全液壓坑道鉆機ZDY750D型適用范圍廣廠家推薦

1.型號含義：Z鉆機 D動力鉆頭 Y液壓傳動 750最大額定轉矩

2.用途：主要用于煤礦井下鉆進瓦斯抽（排）放孔、注漿防滅火孔、煤層注水孔、防突卸壓孔、地質勘探及其他工程孔。適用于巖層堅固系數≤8的各種煤層、巖層。因?yàn)檗D(zhuǎn)機有機架要求巷道或鉆場斷面大于6.5平方，高度大于2.5米，寬度達于2.8米。

銷售：周經理  電話（微信）：15689789708  QQ:412133077

3.產品介紹：

液壓鉆機是一種用油壓驅動和控制所有運轉部件的鉆機。

這類鉆機借高壓變量油泵和變量油馬達實現無級變速,可簡化傳動機構,去掉齒輪變速箱,既減輕了鉆機重量,又能充分利用動力。同時鉆機轉速較高,工作平穩,操作方便安全,易實現自動化和儀表化,對高速小口徑鉆進(如金剛石鉆進)和大扭矩低轉速的工程鉆進都有很好的適應性。

4.液壓鉆機的組成：

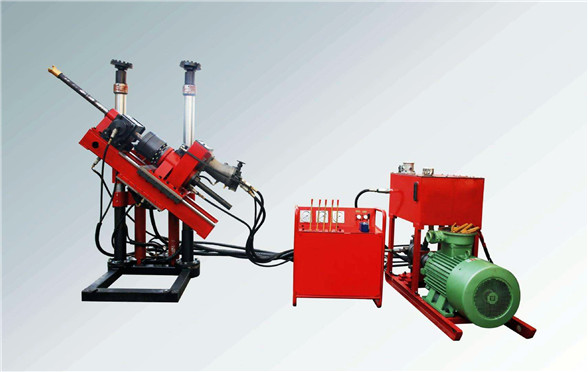

動力頭式液壓鉆機由以下幾個部分組成：液壓泵站、動力頭、機架（四個腿的框架）操作臺、支承立柱等。

獨特的液壓系統，全液壓傳動，操作簡單省力。

因用油管連接，并配有防噴鉆桿，鉆機工作時，操作者可遠離井口，較為安全，當抽回鉆桿時如果孔下有氣體會造成噴濺。

鉆機工作時，動力頭機架支承為框架式支承，一次安裝就可鉆上、下、左、右鉆若干個鉆孔，節省輔助時間，效率高。

5.液壓鉆機技術參數：

型號ZDY650         型號ZDY750           型號ZDY750D

鉆進深度 100-150             100-150               100-150

開孔直經（mm）  115              115                   115

終孔直經（mm）  65/75            65/75                 65/75

鉆桿直經（mm）  42/50            42/50                 40/50

鉆孔傾角（0）   0~90            0~90                  0~90

額定轉速 295 120、       330 120、               330 120

額定扭矩（N.m） 650/200           750/300                750/330

 給進力（KN）     40               50                     50

 起撥力（KN）     25               30                    30

給進行程   850              850                   850

電機功率（KW）    15              18.5                   18.5

主機外形尺寸：2107*380*355   2107*440*615     2107*440*615

泵站外形尺寸：1400*700*986   1400*700*986     1400*700*986

整機重量KG：      1200     1400      1510

6.液壓鉆機工作原理：

電動機驅動油泵，將兩股液壓油經操作臺，一股壓力油輸送到與減速機連接的液壓馬達，減速后輸出動力，帶動鉆具回轉。另一股壓力油輸送到油缸推動活塞來回移動，即可帶動動力頭作給進，回程或起撥鉆具。順逆時針旋轉節流伐手輪可調節鉆機鉆孔給進速度。操作相應手柄可控制液壓夾持器、液壓卡盤動作，松卸，夾緊鉆桿以及機架升降和鉆孔或安裝角度的調整
