產品描述：
康美風為中小型風管加工企業和施工企業提供了精簡型風管生產線。這些設備既可以作為單機使用，又可以與其他單機配合組成簡易風管生產線。精簡型風管生產線既適合小型風管加工廠，更可直接帶到工地現場。采用PLC控制，觸摸屏操作，還配有風管專用軟件，簡單易學，僅需一人操作，節省人工。
精簡型風管生產線按其工作功能和生產功能可分為: 開料生產一線，TDF (共板法蘭)生產二線，TDF、TTF/LT(插接式法蘭機)帶折邊生產三線。

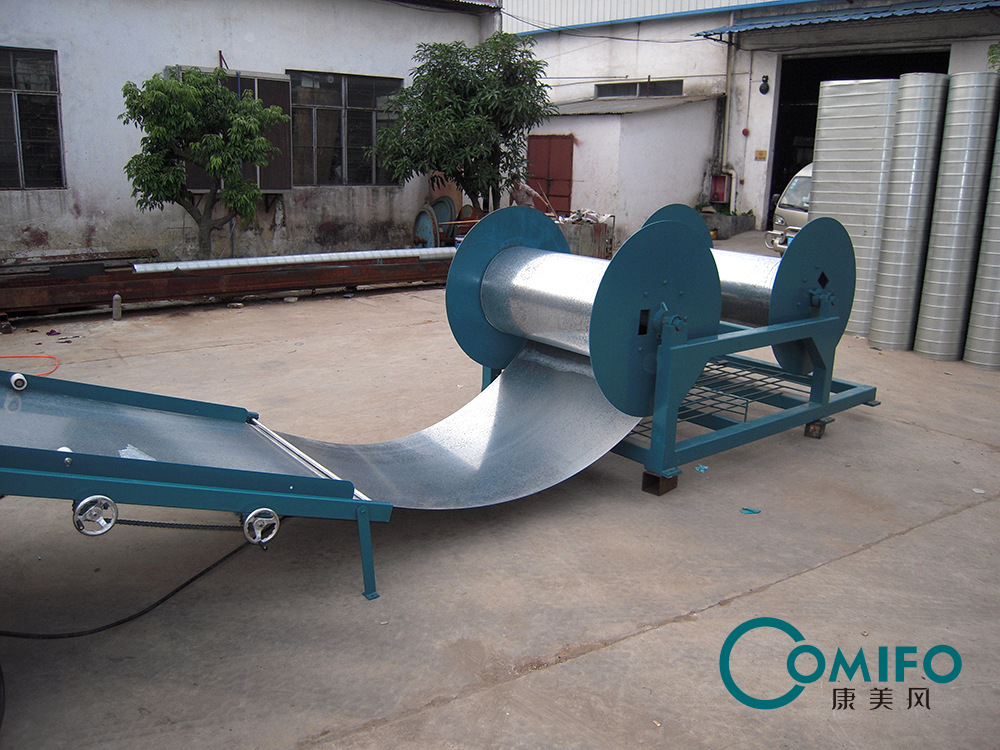

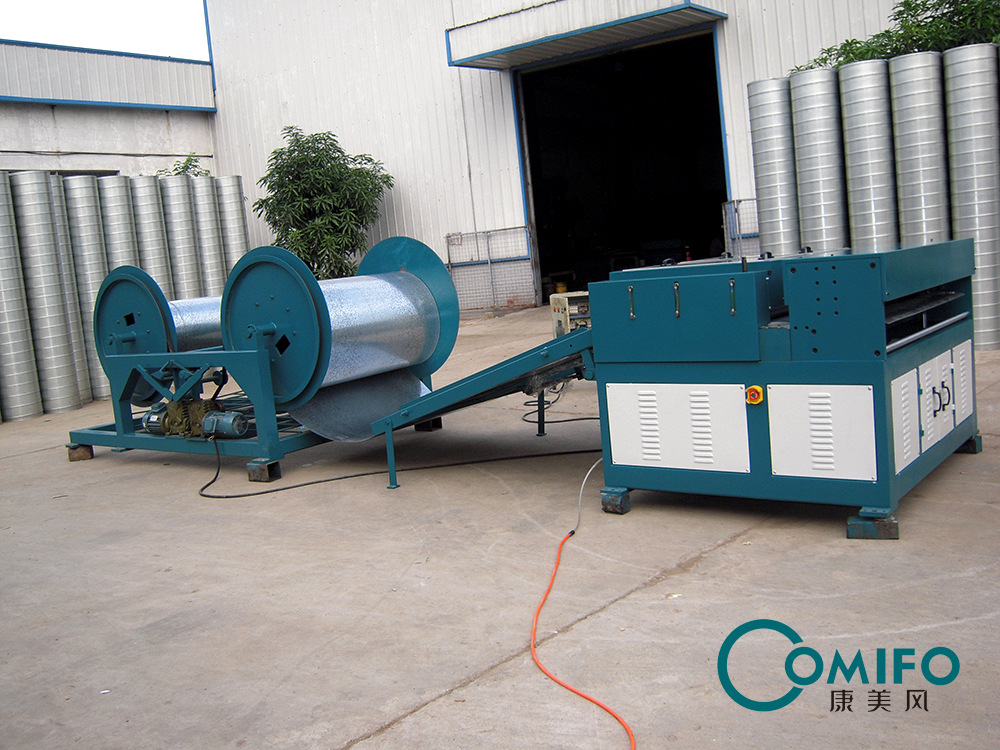

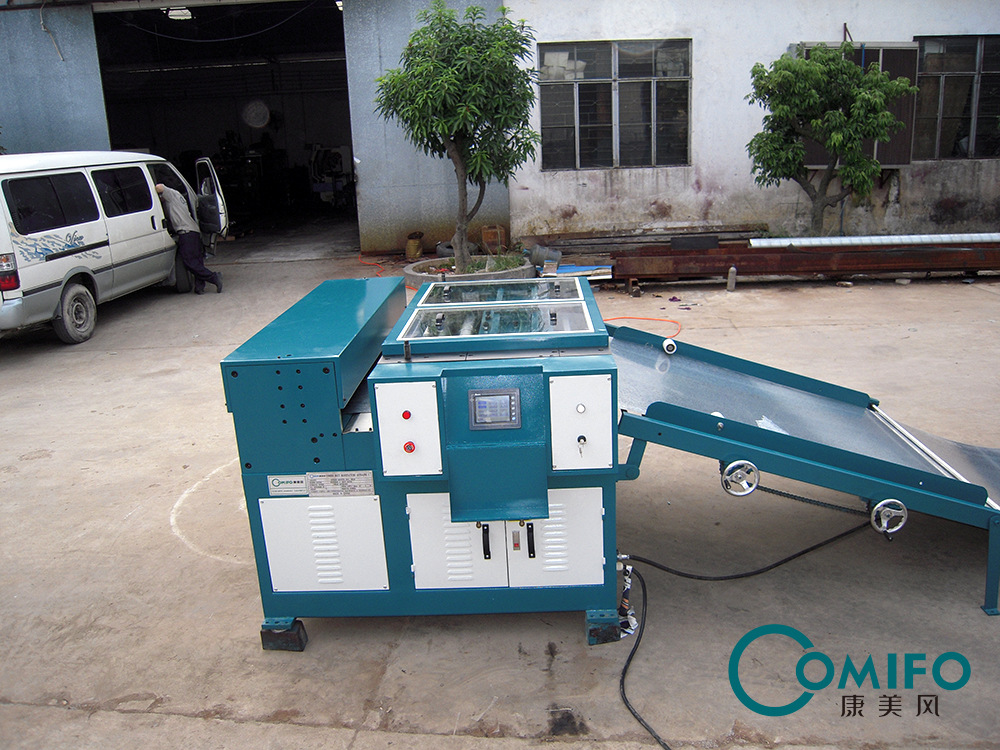

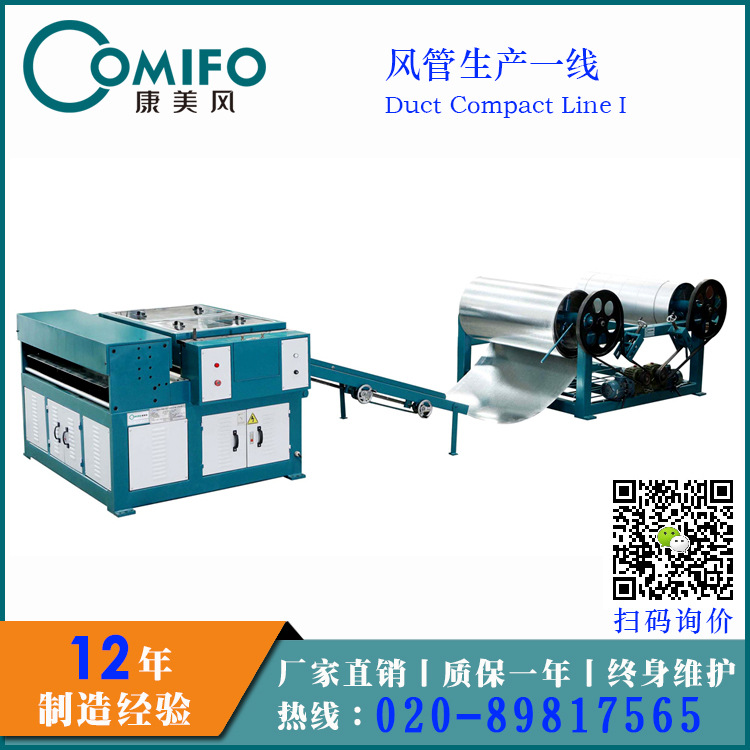

風管生產一線由料架，調平壓筋，液壓剪切組成。采用全電腦PLC控制，觸摸屏操作，可根據操作要求設置任意尺寸進行下料，該生產線最大加工速度為18米/分,精度為:長度誤差±0.5mm，對角線誤差為±0.5mm， 標準開料架承重5噸，可根據客戶要求配套。全自動下料生產，節省時間，人工和板材用量。定尺開料，可直接與等離子切割機配合使用。
產品參數：
| 型號 | 最大料寬 | 料厚范圍 | 速度 | 剪切誤差 | 對角線誤差 |
| CAL1-1.2x1300 | 1300mm | 0.4-1.2mm | 0-18m/min | ±0.5mm | ±0.5mm |
| CAL1-1.2x1600 | 1600mm | 0.4-1.2mm | 0-18m/min | ±0.5mm | ±0.5mm |
基本配置：
1.電動送料架兩個
2.調平壓筋裝置一套
3.液壓剪切裝置一套
4.控制系統及觸摸屏操作面板一套

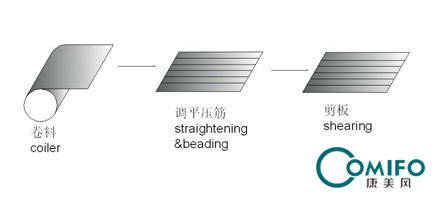

工作原理:卷料-調平-壓筋-剪切
工作示意圖：
